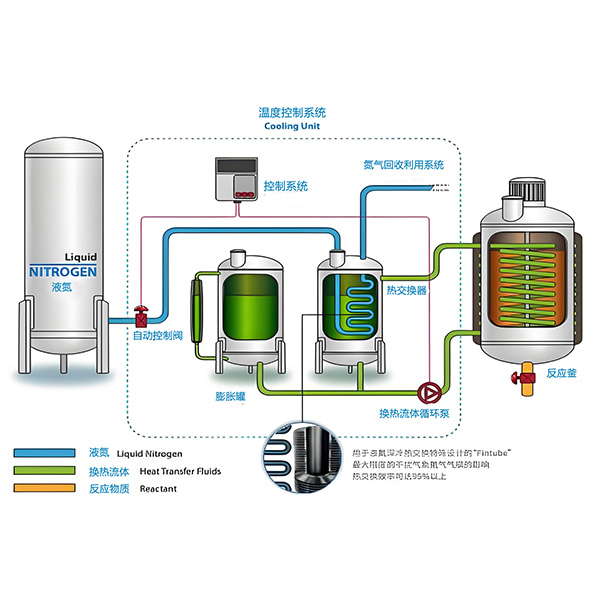

液氮換熱系統作為專為
- 150℃以下環境設計的樞紐設備，承擔著精準實現冷量與熱能高效傳遞的核心功能。不同于常規換熱器，其工作場景的極端性使其面臨一系列獨特技術瓶頸：普通鋼材在 -
196℃時會因韌性喪失而脆化開裂；300℃以上的溫差導致設備部件收縮差異劇烈，易產生致命熱應力；環境熱量侵入直接加劇液氮氣化損耗 ——
實測數據顯示，30℃環境中未保溫的 DN150 管道每小時氣化損失高達 76.5 Nm3；更需應對液氮氣化后 696
倍的體積膨脹效應，微小泄漏即可能引發系統壓力驟升。正是對這些極端挑戰的突破性解決，使其成為支撐液氮經濟高效運轉的關鍵熱能樞紐。
通過創新結構設計、特種材料應用及精密制造工藝，液氮換熱系統成功攻克上述難題，成為支撐液氮經濟的核心熱能樞紐。以下將深入解析其技術原理與應用實踐。
主要類型與技術特點
纏繞管式液氮換熱系統
針對合成氨、空分裝置等復雜工藝中多股流體同步換熱的需求，纏繞管式換熱器展現出顯著優勢。其核心結構采用多組金屬管（通常為不銹鋼或鋁合金）螺旋分層纏繞于中心筒體，形成同軸多層盤管構型，每層管束可獨立通入不同介質，實現多流道并行換熱。
-
分段獨立制冷：通過三級換熱器依次處理
42℃→-63.6℃、-63.6℃→-127.2℃、-127.2℃→-188℃的溫區，精準匹配梯度降溫需求；
-
多介質協同能力：可同時處理
H?（-191.5℃/1.8MPa）、N?-H?合成氣（-193.4℃/5.19MPa）、污氮（-191.5℃/0.18MPa）等多股流體，適配復雜工藝場景；
-
自緊縮設計：纏繞結構允許管束自由收縮，可有效釋放熱應力，保障系統長期穩定運行。
該結構尤其適用于高壓氮氣逐級液化與凈化氣預冷的復雜工藝，在合成氨低溫液氮洗系統中成為不可替代的核心設備。

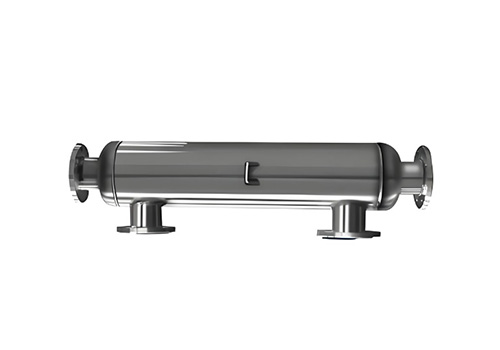

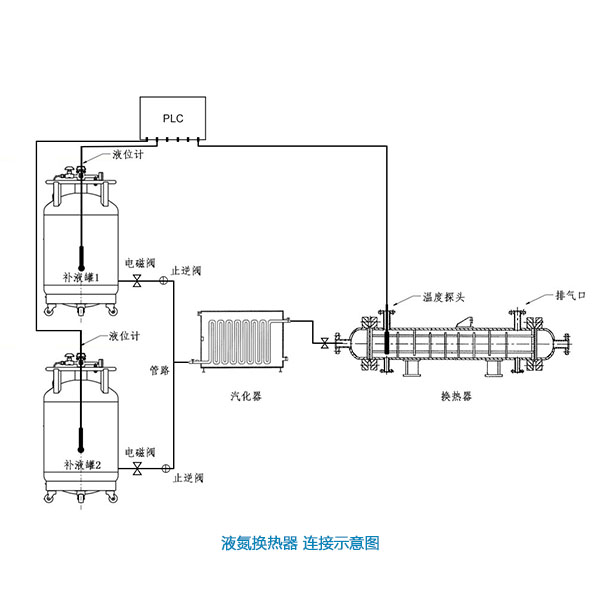

列管式與翅片管換熱器
針對小型系統或特殊工況，經強化設計的列管式換熱器提供了經濟高效的解決方案。其中，液氮深冷油氣回收換熱器采用翅片管設計，通過多項技術創新突破傳統列管局限：
-
水平翅片管布局：采用層疊巡回式翅片管束布置，大幅提升氣側換熱面積，強化傳熱效率；
-
動態防結霜系統：換熱管外壁涂覆特種防覆冰涂層（PVM/MA
共聚物丁酯 + 鯨蠟硬脂醇棕櫚酸酯 + 羧甲基纖維素復合配方），接觸角＞150°，可使冰粘附力降低 80%，減少結霜對換熱的影響；
-
可調折流板：通過定位桿與定位孔配合，可靈活調整折流板間距，優化氣流組織與滯留時間，適配不同工況需求。
此類換熱器在油氣回收、實驗室小型系統等場景中表現優異，其方形殼體設計便于維護，尤其適配含不凝性氣體的冷凝回收過程。
技術參數
|
特性
|
鋁制板翅式
|
纏繞管式
|
強化列管/翅片式
|
|
適用溫度
|
-269~200℃
|
-200~150℃
|
-196~100℃
|
|
設計壓力
|
≤13.5MPa
|
≤15MPa
|
≤6MPa
|
|
多股流能力
|
中等(2-20流道)
|
優異(4+流道)
|
有限(通常1-2流道)
|
|
應用
|
空分設備、LNG
|
合成氨、大型化工
|
油氣回收、實驗系統
|
行業應用場景
-
半導體制造：在晶圓刻蝕過程中，液氮換熱器可提供
- 100℃級精準溫控（±0.5℃），保障反應氣體（如 SF?）的穩定冷凝回收，確保工藝穩定性；
-
深冷粉碎：在食品級超微粉體制備中，翅片管式換熱器實現氮氣閉路循環，有效避免物料污染，滿足食品級潔凈要求；
-
油氣回收：通過液氮深冷技術結合多參數（溫度
/ 壓力 / 流量）實時監測，使 VOCs 回收率達 99.9%，同時實現能耗降低 40%，兼具環保與經濟性。
液氮換熱系統憑借其技術創新性與場景適配性，已成為極低溫熱能傳遞領域的關鍵設備，為多個工業領域的高效運行提供核心支撐。
