一、 液氮淬火裝置的主要構成

一套完整的液氮淬火裝置是一個復雜的系統，主要由以下幾個核心部分構成：

1. 深冷處理箱（或稱淬火室）

• 功能：這是工件進行淬火處理的核心容器，需要具備極高的保溫性能和耐低溫特性。

• 構成：

  • 內膽：通常由耐-196°C低溫的不銹鋼（如304或316L）制成，防止冷脆和腐蝕。

  • 保溫層：采用高性能的真空絕熱板（VIP）或多層復合絕熱材料，大限度減少液氮的蒸發損失和外部熱量的傳入，確保箱內溫度均勻穩定。

  • 密封門：帶有高性能密封條和鎖緊裝置，確保處理過程中的氣密性，防止液氮泄漏和外部空氣進入導致結霜。

2. 液氮儲存與供應系統

• 功能：存儲液氮并按需向深冷箱內輸送。

• 構成：

  • 液氮儲罐：一個外部的、大型的杜瓦罐，用于長期儲存液氮。它自帶增壓和調壓系統。

  • 輸送管路：連接儲罐和深冷箱的真空絕熱管道，確保液氮在輸送過程中汽化率低。

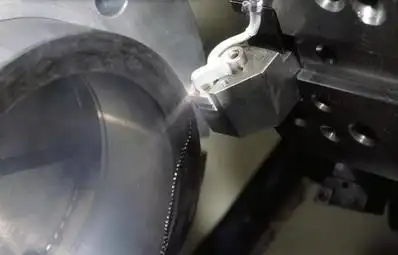

  • 噴霧/噴射系統（關鍵部分）：在箱內頂部或側部安裝有精心設計的噴嘴，可以將液氮以霧化或液滴的形式均勻噴灑到工件表面，實現快速、均勻的冷卻。這是實現高效淬火的關鍵。

3. 溫度控制系統

• 功能：整個裝置的“大腦”，精確控制淬火過程的溫度、時間和降溫/升溫速率。

• 構成：

  • 溫度傳感器：采用鉑電阻（PT100）等耐低溫高精度傳感器，實時監測箱內和多點工件的溫度。

  • 可編程邏輯控制器（PLC）：用戶通過觸摸屏設定工藝曲線（如：從室溫到-100°C用多久，在-196°C保溫多久，回溫速率等），PLC接收傳感器信號并控制執行元件。

  • 控制元件：包括液氮電磁閥（根據設定程序精確開啟和關閉，控制液氮流量）、加熱器（用于工藝結束后的回溫階段，避免工件直接從超低溫暴露到室溫而產生應力或結霜）、風扇（促進箱內氣氛循環，確保溫度均勻性）。

4. 安全保護系統

• 功能：保障設備和操作人員的安全。

• 構成：

  • 氧氣含量監測儀：液氮大量汽化會置換空氣中的氧氣，造成缺氧環境。此儀器實時監測箱內或設備周邊氧氣濃度，低于安全值（通常為19.5%）時會發出聲光報警并自動啟動通風系統。

  • 超溫/超壓報警：防止溫度失控或壓力過高。

  • 應急排氣閥：在異常情況下手動或自動泄壓。

  • 安全聯鎖裝置：確保在門未關閉嚴密時，系統無法啟動淬火程序。

5. 裝載與料架系統

• 功能：用于承載和擺放工件。

• 構成：通常是由不銹鋼制成的料架、料筐或工件托盤，設計需考慮使低溫流體能充分接觸工件所有表面，避免冷卻死角。

---

二、 液氮淬火的應用

液氮淬火的核心目的是通過超快速和極深的冷卻，實現傳統淬火難以達到的組織轉變，從而賦予材料的性能。

1. 主要應用領域

• 工具、模具行業：這是主要的應用領域。

  • 沖壓模、壓鑄模、塑料模：顯著提高模具的耐磨性、硬度、尺寸穩定性和抗疲勞強度，使用壽命可延長30%-200%。

  • 刀具、鉆頭、銑刀：提升切削工具的 Red Hardness（紅硬性）、耐磨性和韌性，減少崩刃，延長使用壽命。

• 航空航天工業：用于處理起落架、發動機關鍵部件、齒輪、軸承等超高強度鋼和鈦合金部件，極大提升其疲勞壽命和可靠性。

• 精密機械工業：高端軸承、齒輪、絲杠、導軌等精密傳動部件，通過液氮淬火減少殘余奧氏體，穩定尺寸，防止日后使用中因組織轉變而變形。

• 科研機構：用于材料科學的基礎研究，探索材料在超低溫下的相變行為和性能變化。

2. 液氮淬火帶來的材料性能提升

• 提升硬度與耐磨性：極速冷卻使殘余奧氏體（一種軟而不穩定的組織）大限度地轉變?yōu)閳杂睬曳€(wěn)定的馬氏體。

• 增強尺寸穩定性：殘余奧氏體在常溫下會緩慢轉變?yōu)轳R氏體并伴隨體積膨脹，導致精密零件尺寸變化。液氮淬火消除了這一隱患。

• 提高韌性：細化的微觀組織有助于在保持高硬度的同時改善韌性，減少工件脆性斷裂的風險。

• 釋放內應力：合理的深冷-回火工藝可以均化和釋放淬火產生的內應力。

3. 優勢（與傳統油淬相比）

• 冷卻速度極快：可達每秒上千攝氏度，能處理一些油淬都無法淬硬的高合金鋼。

• 性能更優：如上所述，能獲得更優越的綜合力學性能。

• 清潔環保：液氮汽化后即為氮氣，是無毒、無殘留的惰性氣體，完全沒有油淬帶來的油煙、火災、環境污染和工件清洗問題。

• 工藝可控性高：通過PLC編程，可以精確控制整個冷卻過程的曲線，實現工藝的標準化和可重復性。

總結

液氮淬火裝置是一個集深冷容器、絕熱系統、液氮輸送、智能控溫和安全防護于一體的高技術裝備。它的應用代表了高端熱處理的發展方向，特別在提升關鍵核心基礎零部件的壽命、可靠性和性能方面發揮著不可替代的作用，是高端制造業（如模具、刀具、航空航天、精密儀器）不可或缺的重要工藝裝備。

---
