液氮控溫切削裝置的主要結構

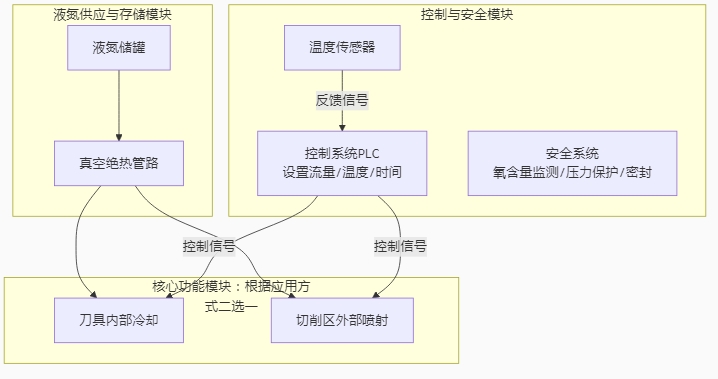

一套完整的液氮控溫切削系統通常由以下幾個核心模塊構成：
1. 液氮供應與存儲模塊
功能：安全地儲存液氮并穩定地將其輸送到切削點。
主要部件：
液氮杜瓦罐：一個高度真空絕熱的壓力容器，用于長時間儲存液氮。它通常自帶增壓蒸發器，通過增壓將液氮壓出。
真空絕熱輸送管路：連接儲罐和機床的管道。其內部為真空夾層，就像一個大號的保溫瓶膽，大限度地減少液氮在輸送過程中的汽化損失和管道外壁結霜。
減壓閥與壓力表：用于調節和顯示輸送壓力，確保壓力穩定在所需的工作范圍。
2. 液氮噴射與應用模塊(核心差異點)
這是整個系統的關鍵，根據冷卻對象和方式的不同，主要有兩種結構：
方式一：刀具內部通道冷卻(更高效、更常見)
功能：將液氮通過旋轉接頭直接送入機床主軸和刀具內部的專用通道，直達刀尖進行冷卻。
主要部件：
旋轉接頭：一個關鍵的機械密封裝置，安裝在機床主軸末端。它允許將液氮從靜止的管道輸送到高速旋轉的主軸和刀柄中，同時保證極高的密封性，防止泄漏和壓力損失。
特種低溫刀具/刀柄：刀具或刀柄內部設計有微小的通道(有時是設計)，能夠?qū)⒁旱_引導至刀尖切削刃附近。這對材料和制造工藝要求極高，需能承受極低溫而不脆裂。
噴射噴嘴：在通道末端，液氮通過微型噴嘴霧化噴出，覆蓋切削區。
方式二：切削區外部噴射冷卻
功能：將液氮從外部噴嘴直接噴射到刀具-工件接觸區。
主要部件：
定位支架與噴嘴：將一個或多個噴嘴固定在機床合適的位置(如刀塔、工作臺)，并可以靈活調整角度和位置，確保液氮能準確噴到切削刃上。
保溫罩：有時會在切削區加裝一個簡單的罩子，一方面防止液氮飛濺，另一方面短暫維持低溫環境，提高冷卻效率。
3. 控制與監測模塊
功能：精確控制液氮的流量、噴射時間和時機，確保工藝穩定可靠。
主要部件：
電磁閥：由數控系統(CNC)或可編程邏輯控制器(PLC)控制其通斷，精確控制液氮的噴射?？梢詫?shí)現與機床軸的聯動，僅在切削時開啟。
流量計與調節閥：用于監測和調節液氮的流量大小。流量過大浪費液氮，過小則冷卻效果不足。
溫度傳感器：(可選)監測刀具或工件的溫度，形成閉環控制。
4. 安全防護模塊
功能：保障操作人員和設備的安全。
主要措施：
機床密封與排風系統：加工區域需有良好的防護罩，并配備強制排風系統，防止汽化后氮?dú)獯罅糠e聚導致工作區域氧氣含量下降，造成窒息風險。這是至關重要的安全措施。
氧含量監測儀：在加工區域附近安裝氧氣傳感器，實時監測氧氣濃度，一旦低于安全值(通常為19.5%)立即發出警報并啟動強排風。
防凍保護：設備、管路和噴嘴的設計需避免操作人員直接接觸低溫部件，防止凍傷。相關部位會有明顯的警示標識。
核心應用與優勢
應用材料：主要用于加工傳統冷卻液難以應對的難加工材料，如：
鈦合金(Ti-6Al-4V等)
鎳基高溫合金(Inconel 718, Waspaloy等)
高強度鋼、淬硬鋼
復合材料(某些類型)
帶來的優勢：
大幅延長刀具壽命：極低溫使刀具材料在切削時保持高硬度，減少了擴散磨損和粘結磨損，壽命可提升數倍。
提高加工效率：允許采用更高的切削參數(如速度、進給)。
改善加工質量：有效抑制積屑瘤的產生，降低切削力，減少工件熱變形，獲得更好的表面完整性(如減少白層等變質層)。
清潔環保：液氮汽化后直接揮發到大氣中，無廢液、廢渣處理問題，工件干燥潔凈，是真正的“干式切削”。
總結
液氮控溫切削裝置并非簡單地將液氮噴到機床上，而是一套集成低溫存儲輸送、精密機械密封、智能聯動控制和多重安全防護于一體的高技術系統。其核心結構圍繞著
“如何安全、精確、高效地將-196°C的液氮送達切削刃” 這一中心目標而設計，是實現高端制造和綠色制造的重要技術手段。
